一．筋膜枪方案介绍

筋膜枪方案的原理很简单，它通过单片机PWM控制高频电机产生多种振动模式，经按摩头作用于肌肉，促进局部肌肉血液循环以及放松肌肉的效果。

本筋膜枪方案主控芯片采用TI单片机MSPM0L1306TRHB，通过按键可调节5挡振动模式。定时关机功能，科学计算按摩时间。压力传感器功能，防止按压力度过大。

应用场景：适合运动健身人员，康复理疗医师、按摩师、上班族等人员的按摩康复。

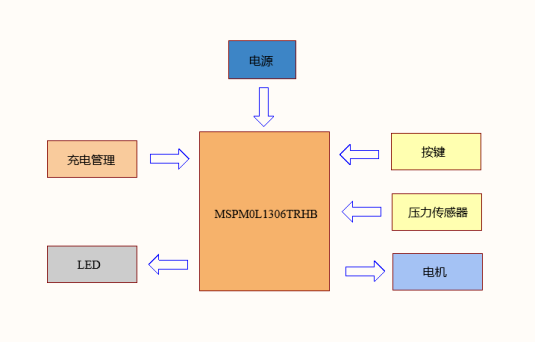

     二、筋膜枪方案框图

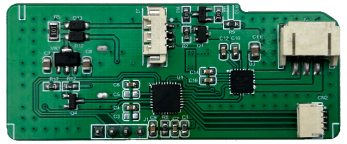

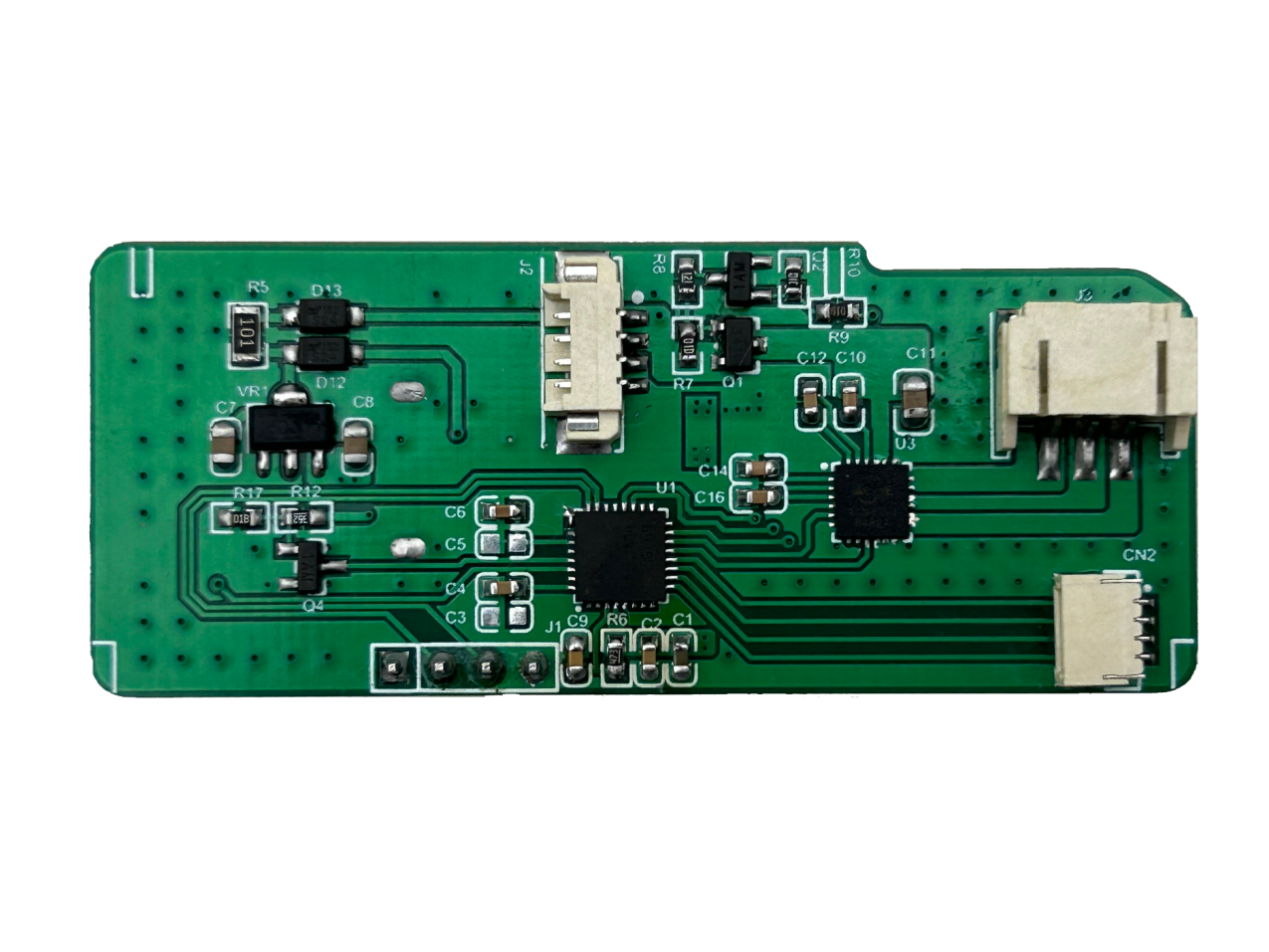

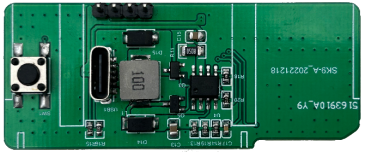

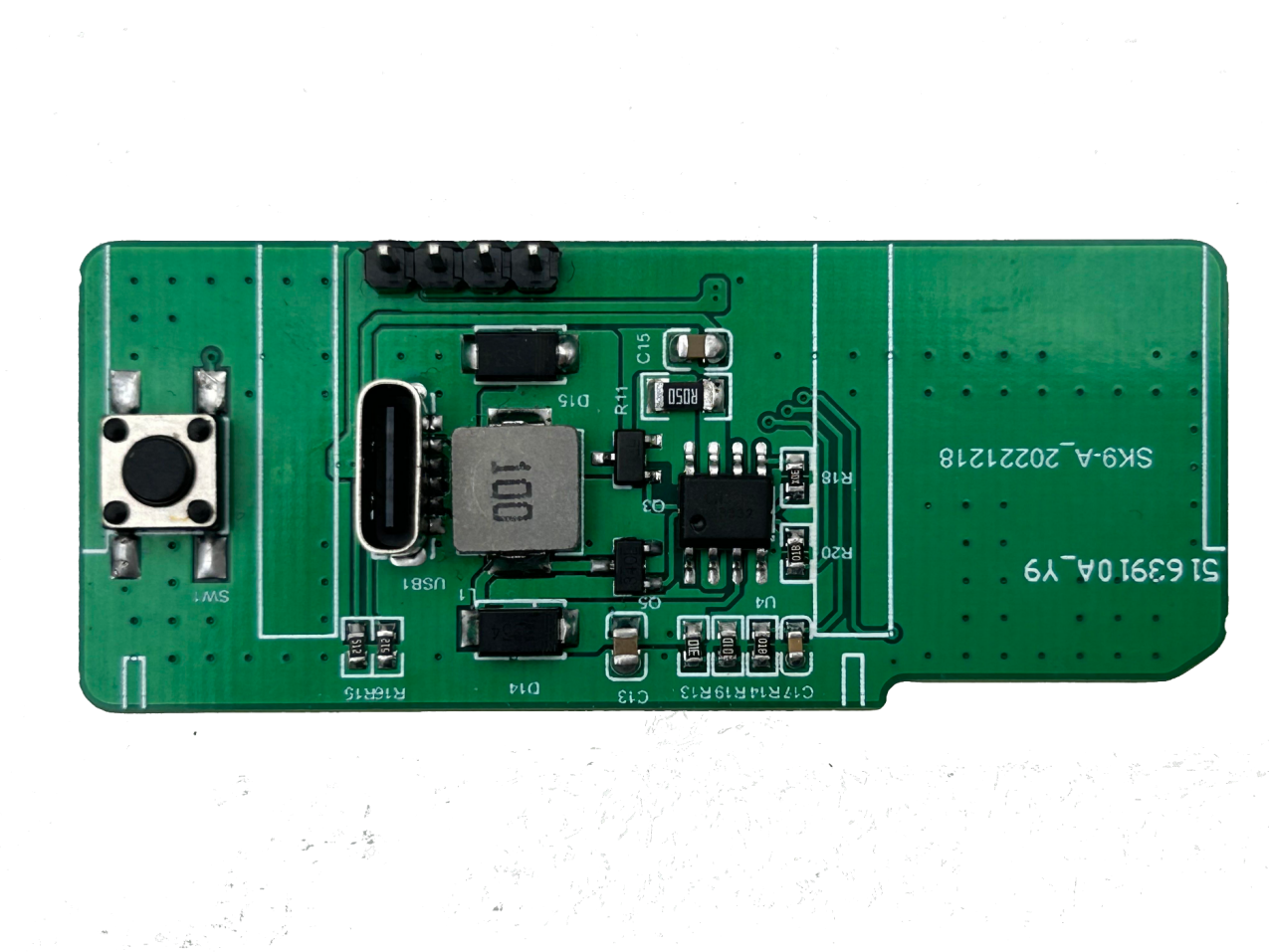

  三、筋膜枪方案主控电路（本PCBA电路仅供参考）

四、筋膜枪方案芯片参数

MSPM0L1306TRHB

单片机,具有8KB闪存,2KB SRAM,12位ADC,比较器和OPA的32MHz Arm@ Cortex@-MO+ MCU。

Frequency (MHz)32Flash memory (kByte)64RAM (kByte)4ADC type12-bit SARNumber of GPIOs28UART2Number of I2Cs2Features5-V-tolerant I/Os, DMA, Zero-drift OpAmpOperating temperature range (°C)-40 to 125RatingCatalogSPI1

五、筋膜枪方案整机参数

◆电池电压：7.4V

◆充电电流：5V 1.2A

◆过充保护：8.4V

◆过放保护：3.0V

◆静态电流：10Ua

◆电池容量：2000mAh

◆最高转速：3000rpm

◆堵转保护：6A
